I. Siombailí Snáithe Coitianta
①NPT (Snáithe Píobáin Náisiúnta): Snáithe píopa barrchaolaithe Meiriceánach le huillinn snáithe 60 °, a úsáidtear go coitianta le haghaidh feidhmchlár ginearálta.
②pt (snáithe píopa barrchaolaithe na Breataine): snáithe uillinn snáithe 55 ° a úsáidtear go forleathan le haghaidh séalaithe. Is snáitheanna mín iad snáitheanna píopaí na Breataine chun neart a choinneáil, de réir mar a lagaíonn snáitheanna garbh níos doimhne trastomhas seachtrach an phíobáin.
③pf (snáithe píopaí comhthreomhara): Cineál snáithe díreach a úsáidtear i naisc phíobáin.
④g (snáithe píopa Whitworth): snáithe píopa rónta 55 ° neamh-snáithe laistigh de theaghlach Whitworth. Is ionann "G" agus snáitheanna píopaí sorcóireacha, áit a bhfuil na héagsúlachtaí 55 ° agus 60 ° bunaithe ar fheidhmeanna feidhmiúla sonracha.
⑤zg (snáithe píopa barrchaolaithe): cineál snáithe cónúil a fhaightear go coitianta i bhfeistis píopaí uisce, a cuireadh in iúl mar RC i gcaighdeáin náisiúnta níos sine na Síne.
Snáitheanna ⑥mhriceacha vs orlach: Is é an príomhdhifríocht ná ionadaíocht - snáitheanna meitreo a úsáideann an pháirc (fad idir snáitheanna), agus sainmhínítear snáitheanna Mheiriceá agus na Breataine le snáitheanna in aghaidh an orlach (TPI). Tá próifíl chomhshleasach 60 ° ag snáitheanna méadracha, snáitheanna na Breataine próifíl 55 ° isosctha, agus próifíl 60 ° snáitheanna Mheiriceá. Déantar snáitheanna méadracha a thomhas i milliméadair, ach leanann snáitheanna na Breataine agus Mheiriceá aonaid impiriúla.
⑦ Snáitheanna píopaí: a úsáidtear go príomha i naisc phíblíne, ag cinntiú go bhfuil siad daingean idir snáitheanna inmheánacha agus seachtracha. Ar fáil i bhfoirmeacha díreacha agus barrchaolaithe, tagraíonn an trastomhas ainmniúil do mhéid na píblíne, agus an trastomhas mór snáithe iarbhír níos mó ná an méid ainmniúil seo.
⑧ Airtastomhais Neamh -Amaineacha (m.sh., 1/4, 1/2, 1/8 orlach): Léiríonn na luachanna seo an méid snáithe i gcóras caighdeánach na Breataine, arna dtomhas i n -orlach.
Ii. Caighdeáin Snáithe i dtíortha éagsúla
Caighdeán snáithe aontaithe orlach a glacadh go forleathan i dtíortha orlach-bhunaithe, tá trí shraith sa chóras snáithe seo: snáithe garbh (UNC), snáithe fíneáil (UNF), agus snáithe fíneáil breise (UNFF), le sraith bhreise pháirc tairiseach (UN).
Modh Marcála: Airtastomhas Snáithe - Snáitheanna in aghaidh an orlach - Cód Sraithe - Grád Cruinneas.
Samplaí:
Snáithe garbh: 3/8–16unc - 2a
Snáithe Fine: 3/8–24UNF - 2A
Snáithe Fine Breise: 3/8–32UNFF - 2A
Páirc tairiseach: 3/8–20UN - 2A
Léiríonn an chéad uimhir (e.e., 3/8) trastomhas mór an snáithe in orlach, a athraíonn go méadrach trí iolrú faoi 25.4 (e.e., 3/8 × 25.4 = 9.525mm).
Is ionann an dara uimhir agus líon na snáitheanna in aghaidh an orlach.
Sainmhíníonn na cóid sraithe (UNC, UNF, UNFF, UN) cineálacha snáithe.
Léiríonn an dá charachtar deiridh (m.sh., 2a) an grád cruinnis snáithe.
Tiontú snáitheanna píopaí comhthreomhara 55 ° a thagann ón tsraith orlach-bhunaithe, úsáidtear na snáitheanna seo go forleathan ar fud an domhain chun leachtanna, gáis, agus naisc sreangaithe leictreacha a iompar. Mar sin féin, úsáideann tíortha éagsúla ainmniúcháin éagsúla, ar chóir iad a thiontú de réir na dtáblaí comparáide idirnáisiúnta.
Comhshó snáitheanna píopa barrchaolaithe 55 ° Tá uillinn snáithe 55 ° ag na snáitheanna seo le cóimheas barrchaolaithe 1:16. Úsáidtear iad go forleathan ar fud an domhain, ach tá ainmniúcháin dhifriúla ag gach tír, ar féidir tagairt a dhéanamh dóibh sa tábla comhshó comhfhreagrach.
Tiontú snáitheanna píopa barrchaolaithe 60 ° ina bhfuil uillinn snáithe 60 ° agus cóimheas barrchaolaithe 1:16, úsáidtear na snáitheanna píopaí seo i dtionscal uirlisí meaisín na Síne, chomh maith leis na Stáit Aontaithe agus iar -Aontas Sóivéadach. D'athraigh an tSín iad ar dtús mar "k," a d'athraigh go "z," ina dhiaidh sin agus anois cloíonn sí leis an gcaighdeán "NPT". Soláthraíonn táblaí tagartha coibhéisí ainmniúcháin trasnáisiúnta.
Tiontú snáitheanna traipéiseacha 55 ° Tá próifíl 30 ° ag na snáitheanna seo agus tá siad aontaithe go hidirnáisiúnta. Tá a n -ainmniú comhsheasmhach i gcónaí ar fud tíortha éagsúla.
Ii. Caighdeáin Snáithe i dtíortha éagsúla
Caighdeán Snáithe 1. Snáithe orlach
Glacadh go forleathan i dtíortha orlach-bhunaithe, tá trí shraith san áireamh sa chóras snáithe seo: snáithe garbh (UNC), snáithe mín (UNF), agus snáithe fíneáil breise (UNFF), le sraith bhreise pháirc tairiseach (UN).
Modh Marcála: Airtastomhas Snáithe - Snáitheanna in aghaidh an orlach - Cód Sraithe - Grád Cruinneas.
Samplaí:
Snáithe garbh: 3/8–16unc - 2a
Snáithe Fine: 3/8–24UNF - 2A
Snáithe Fine Breise: 3/8–32UNFF - 2A
Páirc tairiseach: 3/8–20UN - 2A
Léiríonn an chéad uimhir (e.e., 3/8) trastomhas mór an snáithe in orlach, a athraíonn go méadrach trí iolrú faoi 25.4 (e.e., 3/8 × 25.4 = 9.525mm).
Is ionann an dara uimhir agus líon na snáitheanna in aghaidh an orlach.
Sainmhíníonn na cóid sraithe (UNC, UNF, UNFF, UN) cineálacha snáithe.
Léiríonn an dá charachtar deiridh (m.sh., 2a) an grád cruinnis snáithe.
2.Conradh snáitheanna píopa comhthreomhara 55 °
Is as an tsraith orlach-bhunaithe a thagann as na snáitheanna seo go forleathan ar fud an domhain chun leachtanna, gáis, agus naisc sreangaithe leictreacha a iompar. Mar sin féin, úsáideann tíortha éagsúla ainmniúcháin éagsúla, ar chóir iad a thiontú de réir na dtáblaí comparáide idirnáisiúnta.
| Tuath | Cód |
| Poirceallán | G |
| An tSeapáin | G 、 PF |
| An Bhreatain | BSP 、 BSPP |
| An Fhrainc | G |
| An Ghearmáin | R （Snáithe Inmheánach） 、 K （Snáithe Seachtrach） |
| Aontas na Sóivéide | G 、 tpуб |
| Iso | Rp |
3.Comhdú snáitheanna píopa barrchaolaithe 55 °
Tá uillinn snáithe 55 ° ag na snáitheanna seo le cóimheas barrchaolaithe 1:16. Úsáidtear iad go forleathan ar fud an domhain, ach tá ainmniúcháin dhifriúla ag gach tír, ar féidir tagairt a dhéanamh dóibh sa tábla comhshó comhfhreagrach.
| Tuath | Cód |
| Poirceallán | Zg 、 r （ Snáithe seachtrach ） |
| An Bhreatain | BSPT 、 r （ Snáithe seachtrach ） 、 RC （ Snáithe Inmheánach ） |
| An Fhrainc | G （ Snáithe seachtrach ） 、 R （ Snáithe seachtrach ） |
| An Ghearmáin | R （ Snáithe seachtrach ） |
| An tSeapáin | Pt 、 r |
| Iso | R （ Snáithe seachtrach ） 、 RC （ Snáithe Inmheánach ） |
.
Agus uillinn snáithe 60 ° agus cóimheas barrchaolaithe 1:16 ann, úsáidtear na snáitheanna píopaí seo i dtionscal uirlisí meaisín na Síne, chomh maith leis na Stáit Aontaithe agus iar -Aontas Sóivéadach. D'athraigh an tSín iad ar dtús mar "k," a d'athraigh go "z," ina dhiaidh sin agus anois cloíonn sí leis an gcaighdeán "NPT". Soláthraíonn táblaí tagartha coibhéisí ainmniúcháin trasnáisiúnta.
| Tuath | Cód |
| Poirceallán | Z （Sean-） NPT （Nua） |
| SAM | NPT |
| Aontas na Sóivéide | B |
5. Conradh de 55 ° Snáitheanna Trapezoidal
Tá próifíl 30 ° ag na snáitheanna seo agus tá siad aontaithe go hidirnáisiúnta. Tá a n -ainmniú comhsheasmhach i gcónaí ar fud tíortha éagsúla.
| Tuath | Cód |
| Poirceallán | T （ Old ） Tr （ Úrnua ） |
| Iso | Tr |
| An Ghearmáin | Tr |
| Aontas na Sóivéide | Tr |

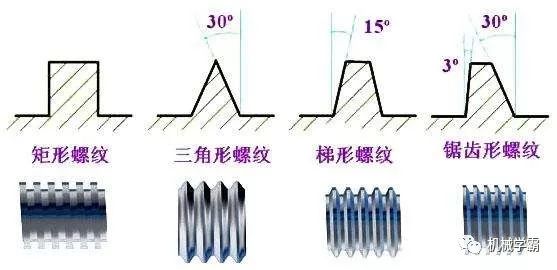

Iii. Aicmiú snáithe
Ag brath ar úsáid snáitheanna, is féidir iad a roinnt ina:
1. Córas Snáithe Méadrach Idirnáisiúnta
An snáithe a ghlac ár gCaighdeán Náisiúnta CNS. Tá barr an snáithe cothrom, éasca le casadh, agus tá bun an snáithe múnlaithe chun neart an snáithe a mhéadú. Is é an uillinn snáithe 60 céim, agus is féidir an tsonraíocht a léiriú le M. Metic Snáitheanna a roinnt ina bpáirc gharbh agus go fíneáil. Tá an ionadaíocht mar M8x1.25. (M: Cód, 8: Trastomhas ainmniúil, 1.25: páirc).
2. Snáithe Caighdeánach Mheiriceá
Tá barr agus fréamh an snáithe cothrom, agus tá an neart níos fearr. Tá an uillinn snáithe 60 céim freisin, agus léirítear an tsonraíocht ag líon na bhfiacla in aghaidh an orlach. Is féidir an cineál seo snáithe a roinnt i dtrí leibhéal: páirc garbh (NC); páirc bhreá (NF); Páirc bhreise bhreise (NEF). Tá an ionadaíocht mar 1/2-10NC. (1/2: trastomhas seachtrach; 10: líon na bhfiacla in aghaidh an orlach; cód NC).
3. Snáithe Aontuithe
Arna fhorbairt i gcomhar leis na Stáit Aontaithe, an Ríocht Aontaithe, agus Ceanada, is é an snáithe Briotanach is coitianta a úsáidtear é.
Tá an uillinn snáithe 60 céim freisin, agus cuirtear an tsonraíocht in iúl i líon na bhfiacla in aghaidh an orlach. Is féidir an cineál seo snáithe a roinnt ina snáithe garbh (UNC), snáithe mín (UNF), agus snáithe fíneáil breise (UNEF). Is é an léiriú ná 1/2-10unc. (1/2: trastomhas seachtrach; 10: líon na bhfiacla in aghaidh an orlach; cód UNC).
4. Snáithe Sharp v
Tá an barr agus an fhréamh le feiceáil, le neart lag, agus ní úsáidtear é go minic. Tá an uillinn snáithe 60 céim.
5. Snáithe Whitworth
An snáithe a ghlac Caighdeán Náisiúnta na Breataine. Is é an uillinn snáithe 55 céim, agus is é an tsiombail "W". Oiriúnach do dhéantúsaíocht rollta. Is é an ionadaíocht W1/2-10 (1/2: trastomhas seachtrach; 10: líon na bhfiacla in aghaidh an orlach; cód W).
6. Snáithe Knuckle
Is snáithe caighdeánach é atá leagtha síos ag an nGearmáinis DIN. Tá sé oiriúnach chun bolgáin solais agus píobáin rubair a nascadh. Is é an tsiombail "RD".
7. Snáithe Píobáin
Is snáithe é a úsáidtear chun sceitheadh a chosc agus is minic a úsáidtear é chun feistis phíobáin gháis nó leachtacha a nascadh. Is é an uillinn snáithe 55 céim. Is féidir é a roinnt ina snáitheanna píopaí díreacha leis an gcód "P.S., N.P.S." agus snáitheanna píopaí oblique leis an gcód "n.p.t.". Is é an taper ná 1:16, is é sin, 3/4 orlach in aghaidh an chos.
8. Snáithe Cearnóg
Tá éifeachtúlacht ard -tarchuir aige, an dara ceann ach le snáitheanna liathróid, ach ní féidir é a choigeartú le cnónna tar éis a chaitheamh, arb é a mhíbhuntáiste é. Is iondúil go n -úsáidtear é le haghaidh scriúnna i vises agus snáitheanna craenacha.

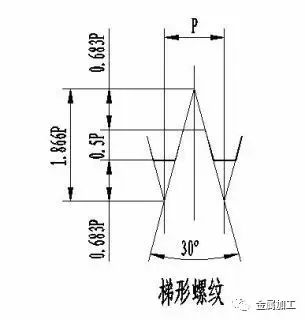

9. snáithe traipéisóideach
Tugtar Acme Thread air freisin. Tá an éifeachtúlacht tarchuir beagán níos ísle ná éifeachtúlacht snáitheanna cearnacha, ach is féidir é a choigeartú le cnónna tar éis a chaitheamh. Is é 30 céim an uillinn snáithe méadrach agus is é an uillinn snáithe impiriúil ná 29 céim. A úsáidtear go ginearálta le haghaidh scriú luaidhe deileanna. Is é an tsiombail "TR".
10. Snáithe Buttress
Ar a dtugtar snáithe bevel freisin, níl sé oiriúnach ach amháin le haghaidh tarchur aon treo. Ar nós Jacks Scriú, Presurizers, etc. Is é an tsiombail "BU".
11. Snáithe Ball
Is é an snáithe é leis an éifeachtúlacht tarchuir is fearr. Tá sé deacair a mhonarú agus tá costas an -ard air. Úsáidtear é in innealra beachtais. Mar an scriú luaidhe de uirlisí meaisín CNC.
Léiriú ar boltaí na Breataine
LH 2N 5/8 × 3 - 13unc -2a
(1) Is snáithe ar chlé é LH (is snáithe ar thaobh na láimhe deise é RH, ar féidir é a fhágáil ar lár).
(2) Snáithe 2n-snáithe dúbailte.
(3) 5/8 snáithe na Breataine, trastomhas seachtrach 5/8 ".
(4) 3 Fad Bolt 3 ".
(5) Tá 13 fiacla in aghaidh an orlach ag 13 snáithe.
(6) Páirc garbh chaighdeánach aontaithe UNC.
.
Snáithe Imperial
Is iondúil go gcuirtear méid snáithe impiriúil in iúl mar líon na snáitheanna in aghaidh an orlach d'fhad snáithe, dá ngairtear "snáitheanna in aghaidh an orlach", arb é díreach cómhalartach na páirce é. Mar shampla, tá páirc 1/8 orlach. ag snáithe le 8 snáithe in aghaidh an orlach
